YATO OSCYLOSKOP MIERNIK CYFROWY GENERATOR 280MSA/S 50MHZ 3W1 YT-730944 – DARMOWA WYSYŁKA

Opis produktu:

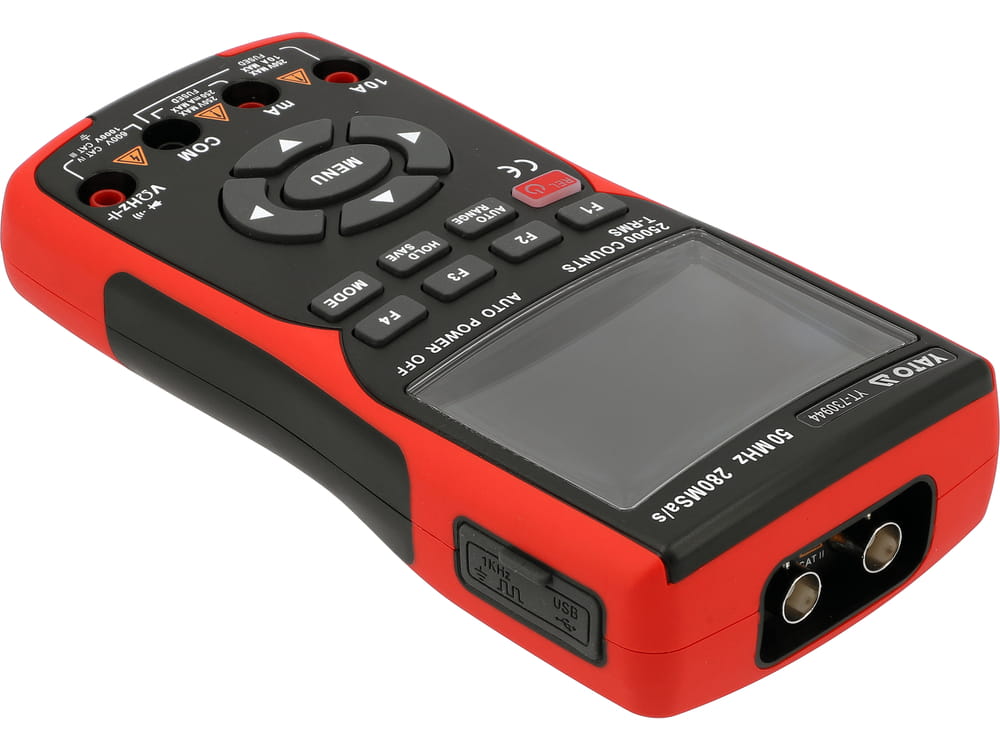

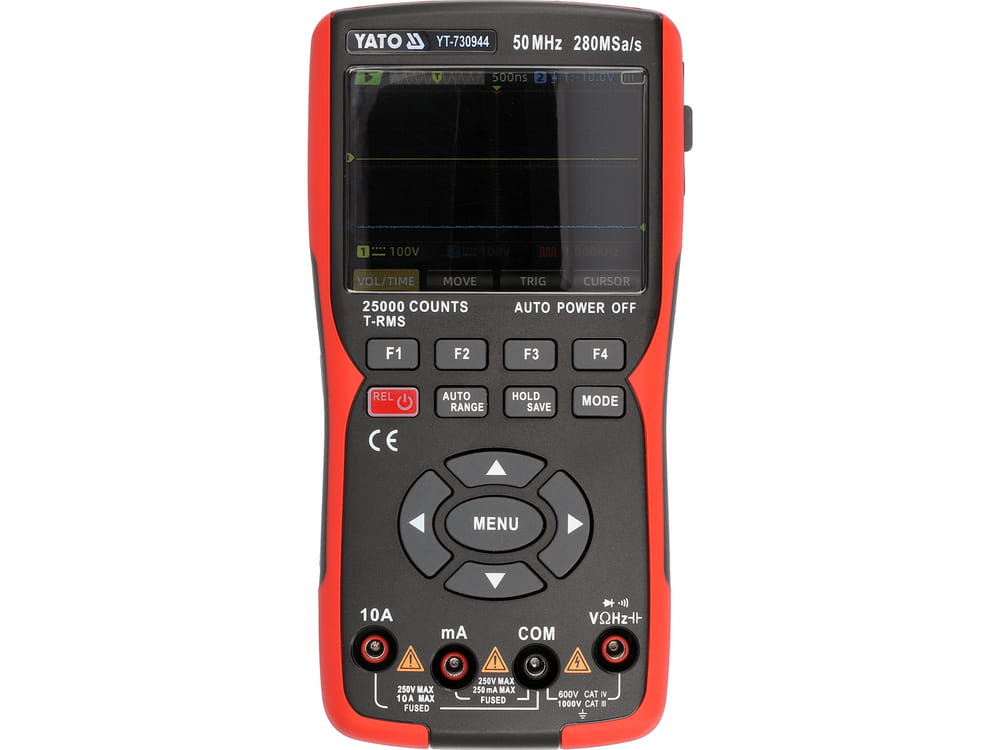

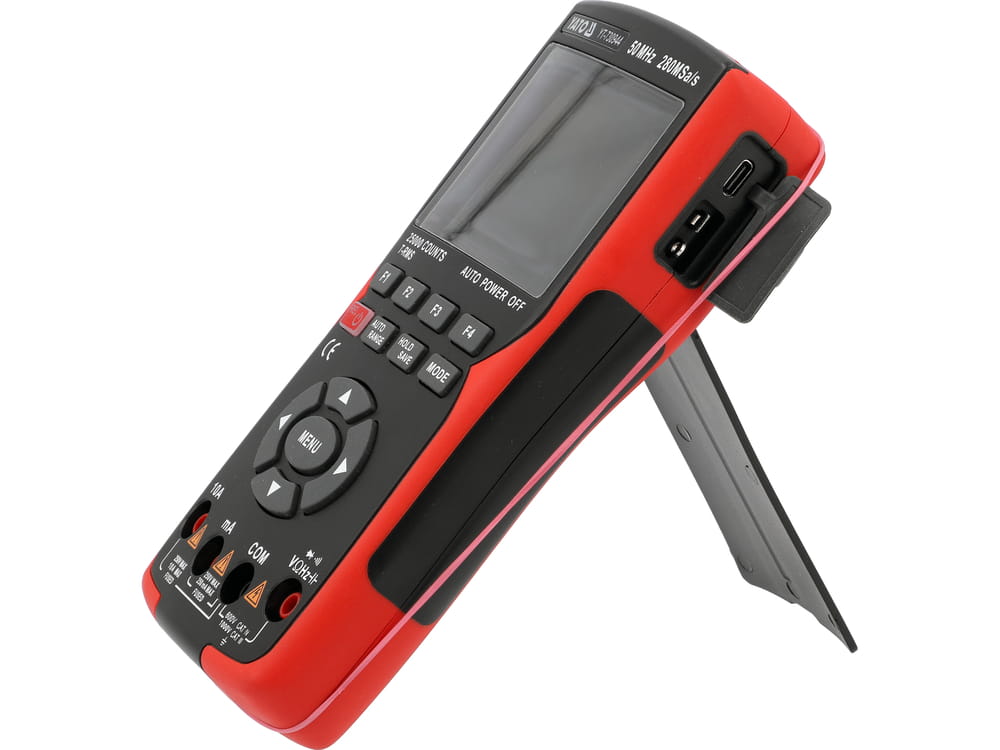

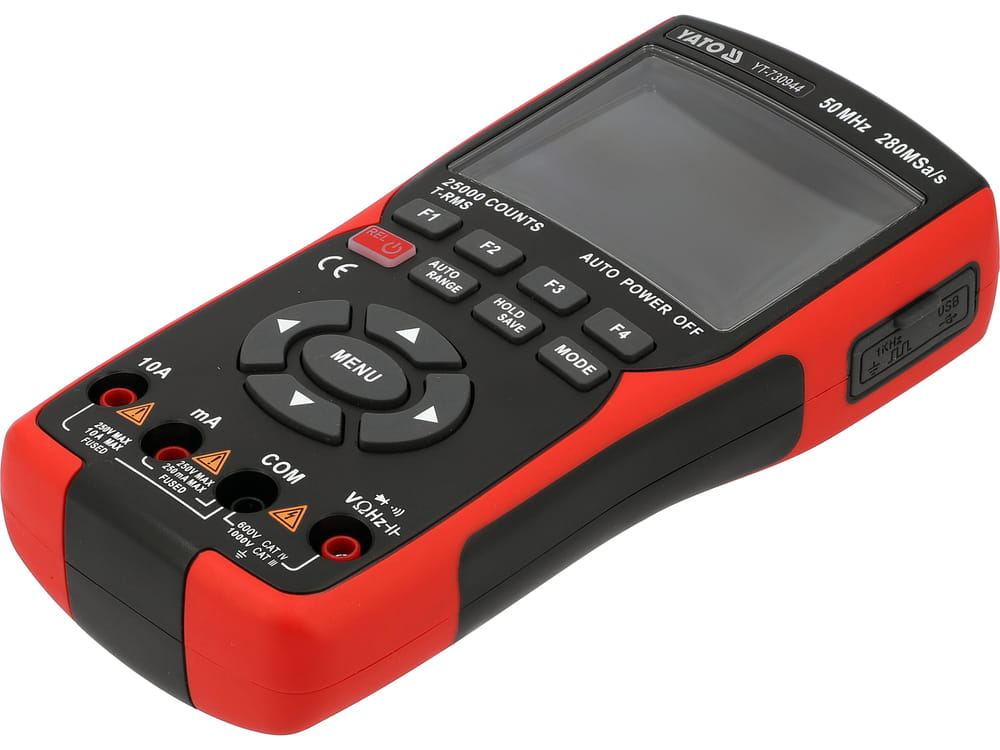

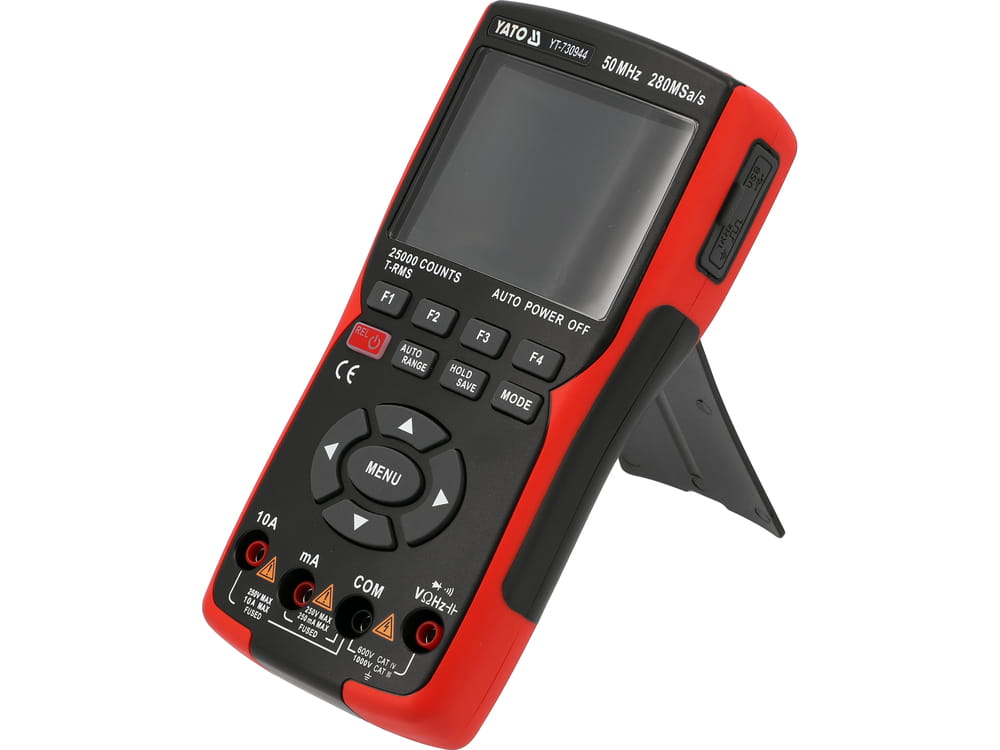

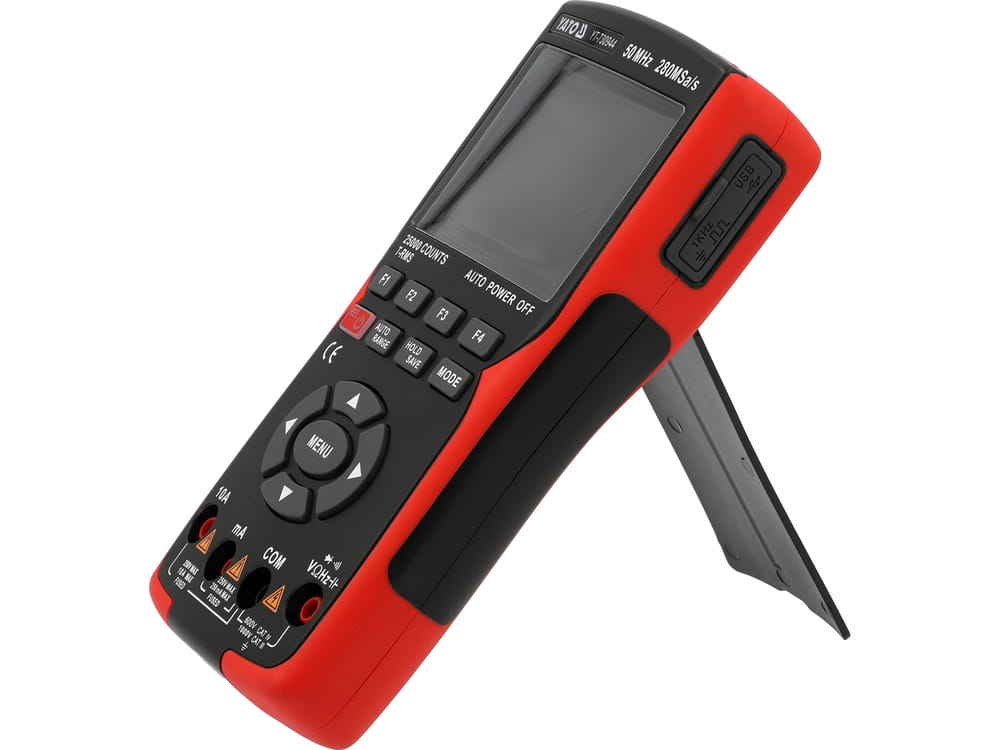

Miernik uniwersalny z dwukanałowym oscyloskopem oraz podstawowym generatorem przebiegów w jednym. Umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów wielkości elektrycznych oraz zwizualizowanie badanego sygnału w czasie rzeczywistym. Kolorowy wyświetlacz z matrycą IPS o przekątnej 3,5 cala gwarantuje czytelność pod każdym kątem. Wymienny, ładowany za pomocą wbudowanego portu usb-c, akumulator Li-Ion o pojemności 3400 mAh starcza na około 6 godzin ciągłej pracy. Mnogość funkcji dodatkowych, szerokie zakresy pomiarowe, szybkość pracy oraz wysoką precyzję docenią zarówno elektronicy, elektrycy, jak i domowi majsterkowicze.

Podstawowe parametry oscyloskopu:
- Szerokość pasma: 50MHz
- Częstotliwość próbkowania: 280 MSa/s
- Pamięć akwizycji: 128 kpts

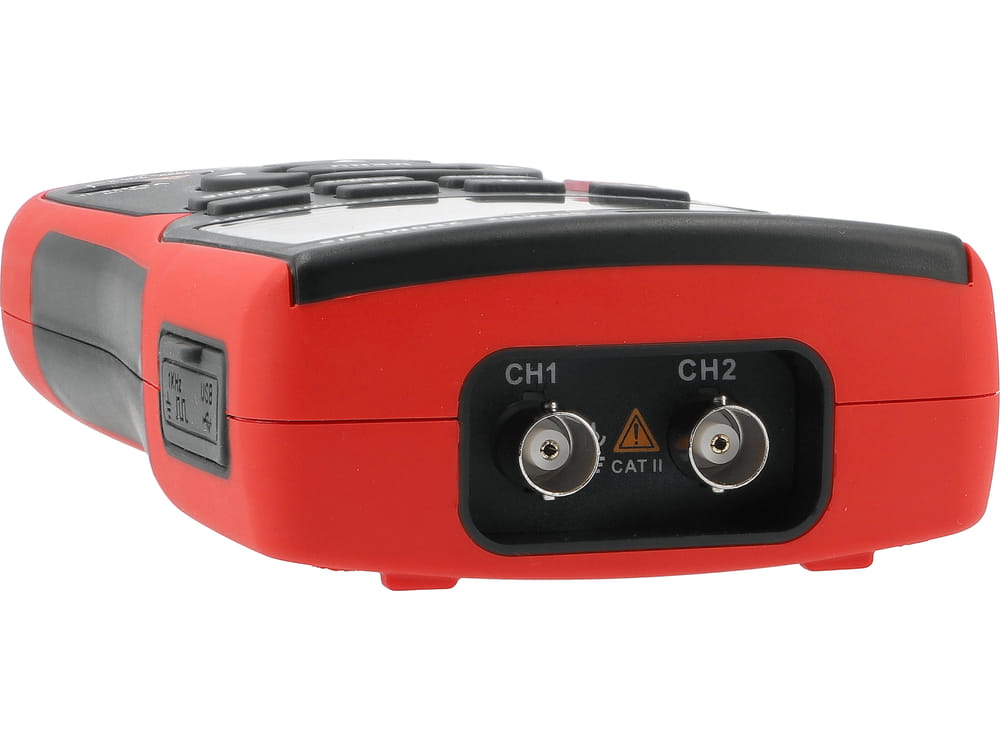

- Liczba kanałów: 2
- Obsługa sondy pomiarowej: x1 oraz x10

Wybrane funkcje oscyloskopu:
- AUTO - automatyczne i szybkie uzyskanie stabilnego przebiegu na wyświetlaczu oscyloskopu, automatyczne wykrywanie podstawy czasu i napięcia badanego sygnału
- SAVE - zapisywanie zrzutu ekranu do formatu pliku graficznego .bmp
- TRIG - tryby wyzwalania sygnału
- CURSOR - linie pomiarowe umożliwiające precyzyjny pomiar wartości zwizualizowanego przebiegu
- PROBE - ustawienie tłumienia sondy pomiarowej x1 lub x10
- MEASURE - wyświetlenie pomiarów: częstotliwość, okres, napięcia: rms, minimalne, maksymalne, międzyszczytowe
- XY MODE - porównanie sygnałów z dwóch kanałów pod kątem częstotliwości i przesunięć fazowych oraz przedstawianie ich w formie wizualnej (wzory Lissajous)
- CALIBRATE - funkcja autokalibracji
- STORAGE - tryb urządzenia do przesyłania danych, np. przesyłanie zapisanych zrzutów ekranu na komputer

Podstawowe pomiary miernika:
- Napięcia przemiennego: A.C. 0-750 V, TRUE RMS (40-1000 Hz)
- Napięcia stałego: D.C. 0-1000 V
- Natężenia prądu przemiennego: A.C. 0-10 A, TRUE RMS (40-1000 Hz)
- Natężenia prądu stałego: D.C. 0-10 A
- Rezystancji: 0-250 M?
- Test diody: IF 1,8 mA, UR 3,2 V
- Test ciągłości obwodu: 0-50?

Pomiary dodatkowe miernika:
- Pojemności kondensatora: 0-99,99 mF
- Częstotliwości: 0-999,9 Khz

Dokładność pomiaru miernika:
- Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235 V:
- Dokładność pomiaru miernika YT-730944 dla tego zakresu wynosi: ±(0,5% + 3), rozdzielczość 0,01 V
- Obliczenia błędu pomiaru wzór: (wynik pomiaru x 0,5%) + 3 x rozdzielczość
- Obliczenia: (235 x 0,5%) + 3 x 0,01 = 1,175 + 0,03 = 1,205 V

Rzeczywisty wynik z uwzględnieniem błędu pomiarowego dla wskazania 235 V = 235 ± 1,205 V
- Wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12 V = 12 ± 0,009 V
- Wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru natężenia prądu przemiennego: 8 A = 8 ± 0,067 A

Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.

Funkcje miernika:
- TRUE RMS - miernik z tą funkcją wyświetla prawdziwą wartość skuteczną napięcia/natężenia prądu przemiennego. W przeciwieństwie do mierników uśredniających, urządzenia z true rms pokazują prawidłową wartość nie tylko dla przebiegu sinusoidalnego, ale również dla przebiegów sinusoidalnych odkształconych, np. wyższymi harmonicznymi, lub przebiegów kwadratowych czy trójkątnych. Funkcja obowiązkowa wszędzie tam, gdzie w obwodzie pojawiają się zasilacze impulsowe, napędy falownikowe silników, instalacje HVAC, itp.
- AUTO - automatyczne dopasowanie zakresu pomiaru. W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia. Natomiast w przypadku multimetru z funkcją AUTO wystarczy wykonać jeden pomiar, a miernik automatycznie odnajdzie zakres optymalny. Miernik domyślnie uruchamia się w trybie AUTO.
- RANGE - ręczna zmiana zakresu pomiaru. Przydatna funkcja przy sprawdzeniu wielu takich samych komponentów o znanej nam wartości np. serii rezystorów. Ręczne ustawienie zakresu skróci czas takich pomiarów w znacznym stopniu.
- REL - użycie funkcji podczas pomiaru spowoduje wyzerowanie wyświetlacza i przyjęcie widocznej przed wyświetlaniem wartości jako poziomu odniesienia. Kolejny pomiar pokaże różnicę pomiędzy wartością zmierzoną, a zachowaną wartością odniesienia.
- MAX/MIN/AVG - zachowanie na wyświetlaczu maksymalnej, minimalnej i średniej wartości z aktualnego pomiaru.
- HOLD/SAVE - zachowanie na wyświetlaczu aktualnie mierzonej wartości, zapisanie jej do pamięci.

Dodatkowe informacje:
- Wyświetlacz LCD, maksymalny wyświetlany wynik: 25000
- Regulowane podświetlenie ekranu
- Sygnał dźwiękowy i świetlny w teście ciągłości obwodu dla rezystancji poniżej 50?
- Możliwość włączenia testów diody i ciągłości obwodu osobno

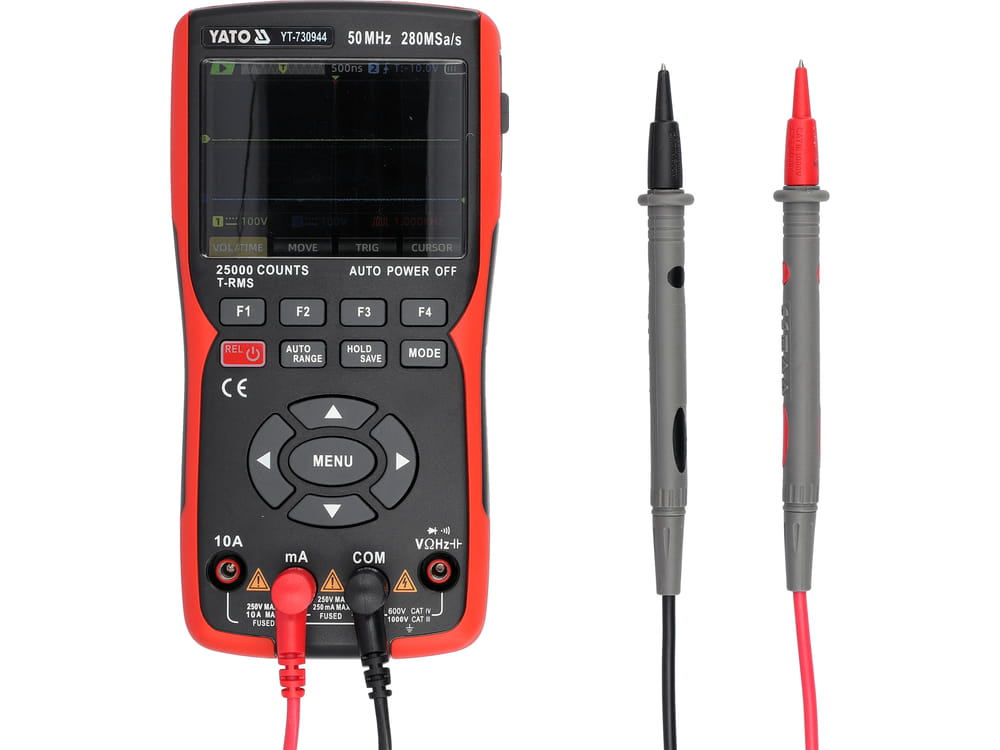

- Sondy pomiarowe o długości 14,5 cm
- Długość przewodu wraz z sondami: 97 cm
- Średnica przewodu wraz z izolacją: 3,5 mm

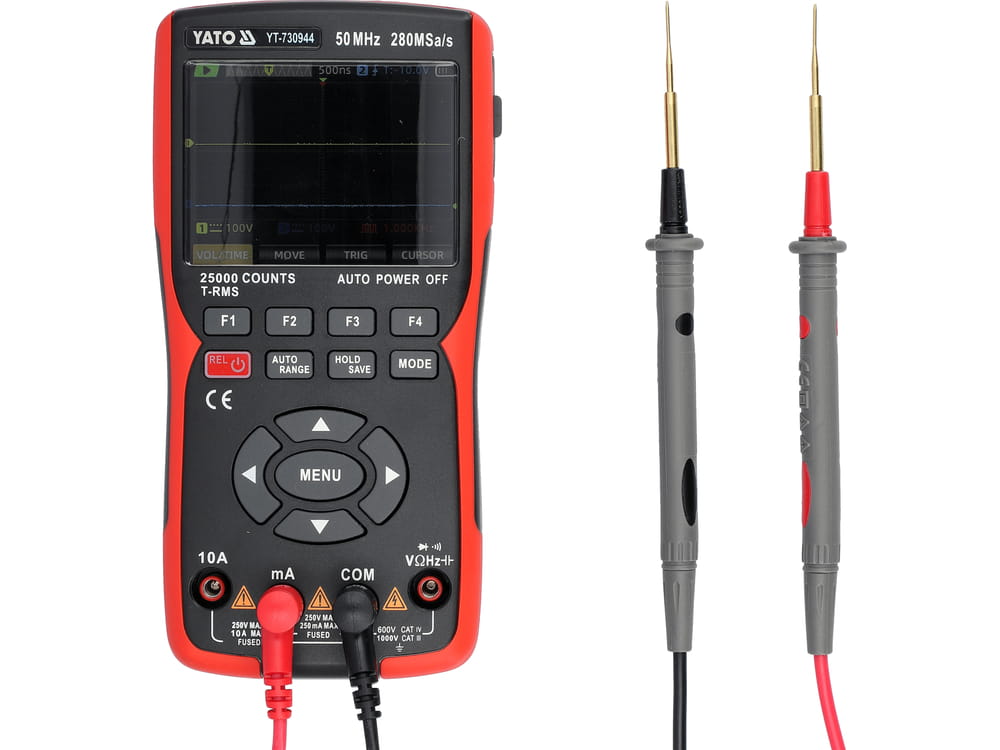

- Nakładki igłowe do pomiarów drobnych elementów SMD

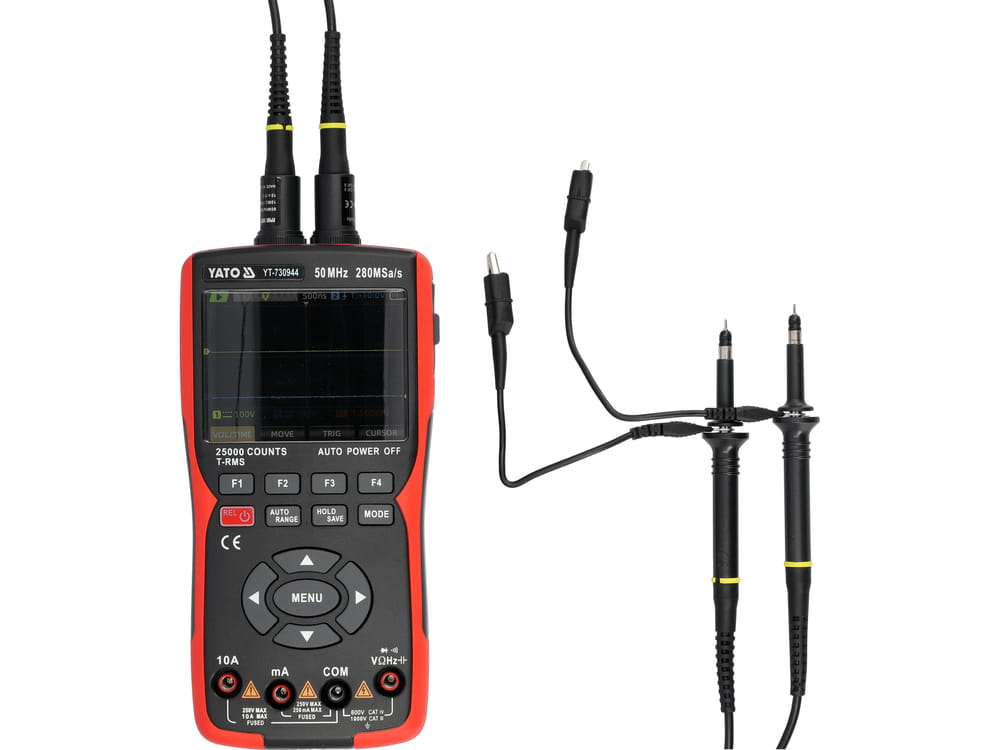

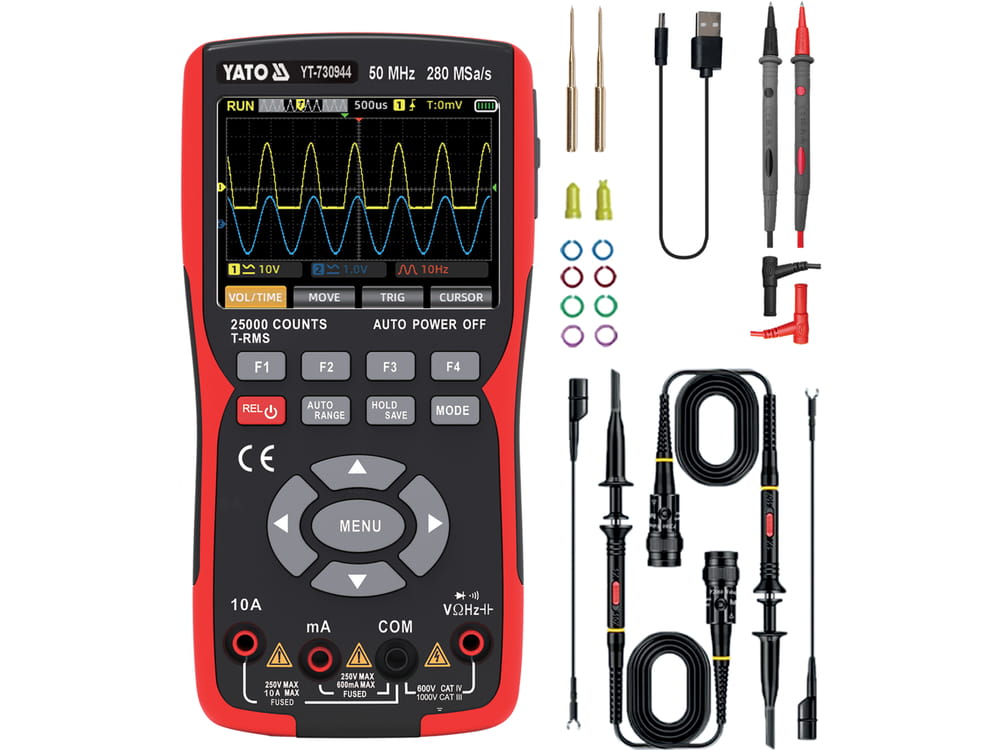

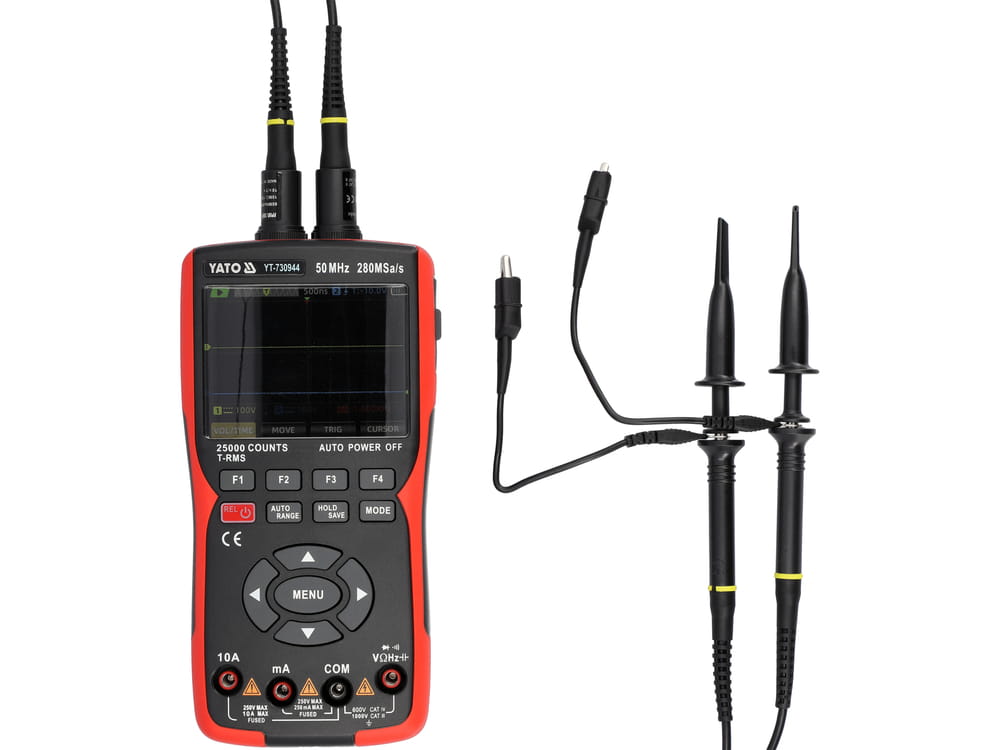

- Dwie sondy oscyloskopowe P2060 z akcesoriami
- Konstrukcja z zabezpieczeniami przeciążeniowymi
- Obudowa z tworzywa ABS
- Automatyczne wyłączenie się miernika z możliwością regulacji czasu 15-120 minut
- Możliwość wyłączenia trybu automatycznego wyłączenia urządzenia
- Wskaźnik niskiego poziomu baterii

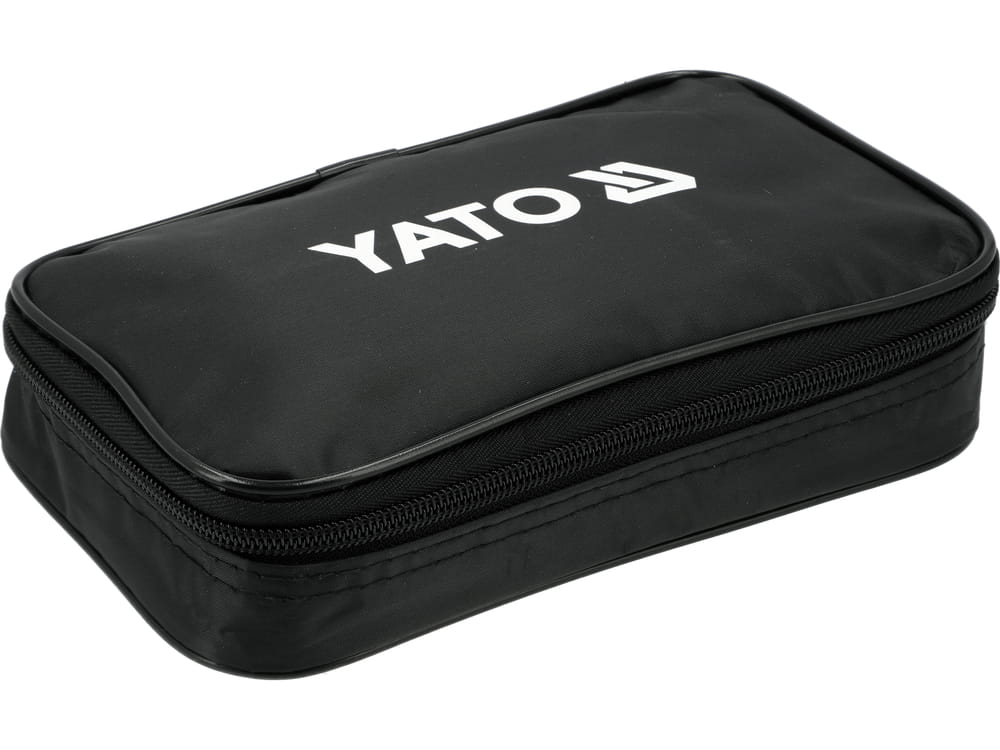

- Miękkie etui z zamkiem błyskawicznym
- Zasilanie: ogniwo Li-Ion (typ 18650)
