Jak mierzyć suwmiarką? Precyzyjny poradnik krok po kroku

W świecie inżynierii, mechaniki, ślusarstwa czy motoryzacji precyzja to fundament każdej dobrze wykonanej pracy. Właśnie dlatego jednym z podstawowych narzędzi pomiarowych w każdym warsztacie jest suwmiarka. Ten pozornie prosty przyrząd skrywa w sobie ogromne możliwości i pozwala na mierzenie z dokładnością do setnych części milimetra. W tym artykule pokażemy krok po kroku, jak prawidłowo mierzyć suwmiarką, jak odczytywać wyniki i jak dobrać odpowiedni model do konkretnego zastosowania.

Co to jest suwmiarka i do czego służy?

Suwmiarka to przyrząd pomiarowy, który umożliwia wykonanie bardzo precyzyjnych pomiarów. Służy do mierzenia długości zewnętrznych, wewnętrznych, a także głębokości otworów, rowków i elementów trudno dostępnych. Zastosowanie znajduje zarówno w warsztatach mechanicznych, laboratoriach pomiarowych, jak i w domowym zaciszu przez hobbystów.

Z pomocą suwmiarki możemy mierzyć:

• średnice zewnętrzne (np. wałków, tulei),
• średnice wewnętrzne (np. otworów, pierścieni),
• głębokość (np. otworów, szczelin),
• długości i szerokości.

Budowa suwmiarki – zrozumienie każdego elementu

Aby prawidłowo mierzyć suwmiarką, warto najpierw poznać jej budowę. Niezależnie od tego, czy mamy do czynienia z modelem analogowym, zegarowym czy cyfrowym, podstawowe elementy są takie same:

• Prowadnica – główna listwa pomiarowa, na której znajduje się podziałka (skala w milimetrach lub calach).
• Suwak – ruchomy element, który przesuwamy wzdłuż prowadnicy.
• Szczęki – stała i ruchoma część pomiarowa; osobne pary do pomiarów zewnętrznych i wewnętrznych.
• Głębokościomierz – wysuwany pręt służący do mierzenia głębokości otworów.
• Noniusz – dodatkowa, precyzyjna skala na suwaku (dotyczy modeli analogowych).
• Wyświetlacz – w modelach cyfrowych pokazuje wynik pomiaru.
• Zegar – w suwmiarkach zegarowych zastępuje noniusz tarczą wskazówkową.

Rodzaje suwmiarek – analogowa, zegarowa czy cyfrowa?

1. Suwmiarka analogowa (noniuszowa)

Najczęściej spotykany model w podstawowym warsztacie. Odczyt polega na porównaniu głównej podziałki z położeniem kreski na noniuszu. Dokładność standardowej suwmiarki analogowej to 0,1 mm, 0,05 mm lub 0,02 mm.

2. Suwmiarka zegarowa

Wyposażona w mechanizm zegarowy, który pokazuje wartość po przecinku na tarczy. Ułatwia odczyt w porównaniu do modeli noniuszowych. Nadal jednak wymaga precyzyjnego ustawienia i dbałości o mechanizm wskazówkowy.

3. Suwmiarka cyfrowa

Najłatwiejsza w obsłudze – posiada cyfrowy wyświetlacz, który pokazuje gotowy wynik z dokładnością do 0,01 mm lub lepiej. Modele cyfrowe często umożliwiają przełączanie jednostek (mm/cale) i automatyczne zerowanie.

Jak mierzyć suwmiarką – krok po kroku

Poniżej przedstawiamy dokładną instrukcję pomiaru suwmiarką, zależnie od typu wymiaru, który chcesz zmierzyć:

1. Pomiar zewnętrzny (np. średnica wałka)

• Upewnij się, że szczęki są czyste.
• Przesuń suwak, aby rozewrzeć szczęki.
• Umieść mierzoną część między szczękami, a następnie przesuń suwak do momentu kontaktu z przedmiotem.
• Delikatnie dociśnij, ale nie na siłę – zbyt mocny docisk może zafałszować wynik.
• Odczytaj wynik z noniusza, zegarowego cyferblatu lub cyfrowego wyświetlacza.

2. Pomiar wewnętrzny (np. średnica otworu)

• Użyj górnej pary szczęk (cieńszej).
• Rozszerz je w otworze, aż dotkną przeciwnych ścianek.
• Sprawdź, czy suwak nie ma luzów – pomiar musi być stabilny.
• Wykonaj odczyt z odpowiedniej skali.

3. Pomiar głębokości

• Postaw suwmiarkę pionowo, prowadnicą na brzegu otworu.
• Wysuń pręt głębokościomierza, aż dotknie dna.
• Zablokuj suwak, jeśli suwmiarka ma taką opcję.
• Odczytaj wynik zgodnie z używanym typem.

Jak odczytywać wyniki na suwmiarce?

Suwmiarka analogowa (noniuszowa)

• Na głównej podziałce sprawdź pełne milimetry.
• Znajdź kreskę noniusza, która pokrywa się idealnie z jedną z kresek skali głównej – jej numer to wartość po przecinku.
• Przykład: jeśli odczyt z głównej skali to 14 mm, a 7. kreska noniusza się pokrywa, wynik to 14,07 mm (dla noniusza 0,01 mm).

Suwmiarka zegarowa

• Odczytaj pełne milimetry z prowadnicy.
• Wartość po przecinku pokazuje wskazówka na tarczy – np. 0,36 mm.
• Dodaj oba wyniki: 14 mm + 0,36 mm = 14,36 mm.

Suwmiarka cyfrowa

• Po zamknięciu szczęk, naciśnij przycisk „zero”.
• Po przesunięciu suwaka, wynik pojawi się na wyświetlaczu.
• Upewnij się, że wybrana jednostka to milimetry lub cale – możesz przełączać w zależności od potrzeby.

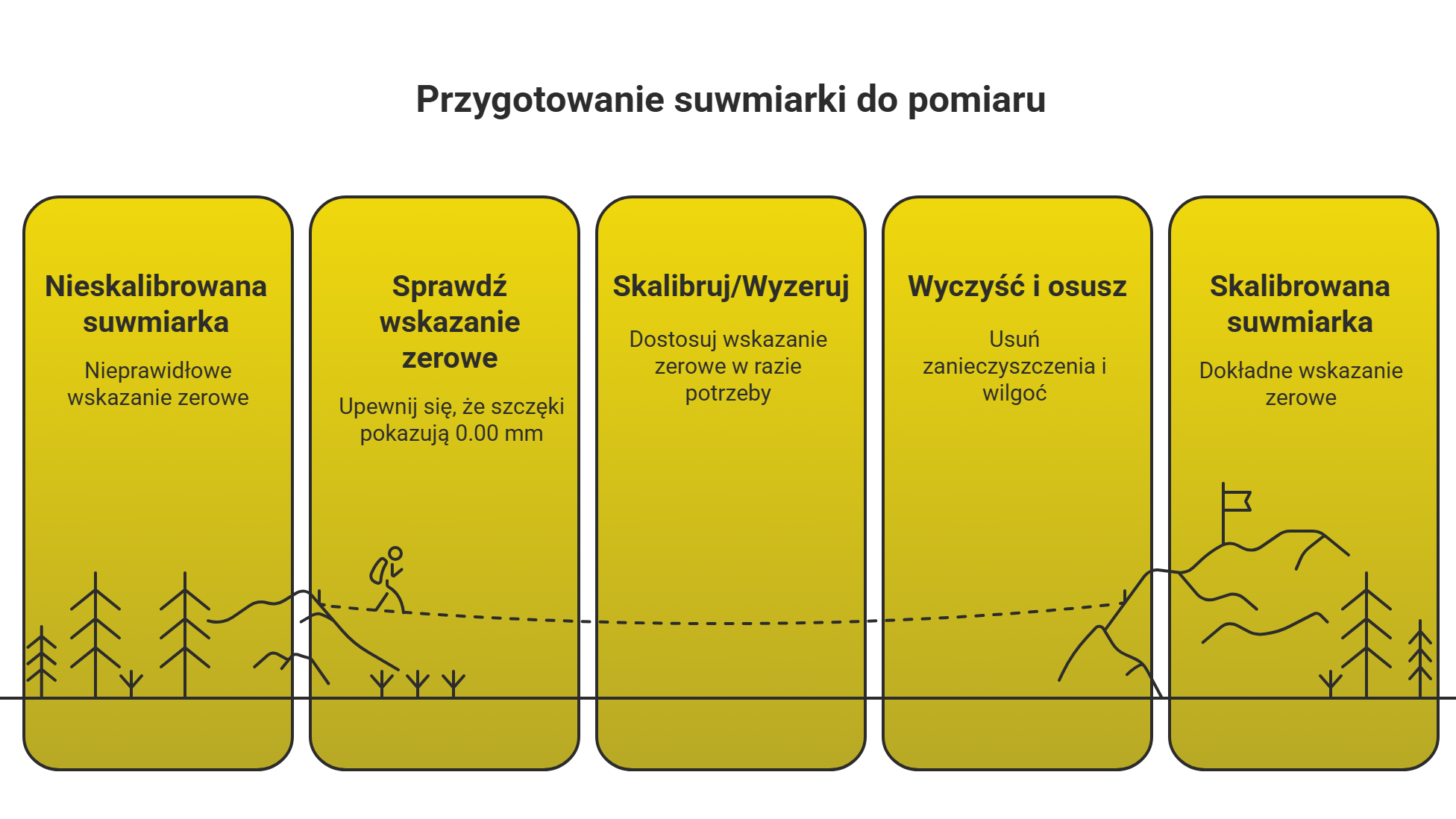

Kalibracja i przygotowanie do pomiaru

Zanim zaczniesz mierzyć suwmiarką, powinieneś:

• Sprawdzić, czy przy zamkniętych szczękach suwmiarka pokazuje 0.00 mm.
• Jeśli nie – należy ją skalibrować lub wyzerować (dotyczy modeli cyfrowych).
• Upewnić się, że narzędzie jest czyste i suche.
• Unikać nagłych zmian temperatury – rozszerzalność cieplna może wpływać na wynik.

Dokładność pomiaru – jak osiągnąć najlepsze rezultaty?

Aby uzyskać maksymalną dokładność:

• Nie przesuwaj suwmiarki zbyt szybko.
• Nie dociskaj szczęk z nadmierną siłą.
• Trzymaj przyrząd prostopadle do mierzonego obiektu.
• Powtarzaj pomiar kilkukrotnie – porównaj wyniki.
• W przypadku trudnych pomiarów – korzystaj z cyfrowego modelu.

Jak dbać o suwmiarkę?

Suwmiarka to narzędzie o dużej dokładności, dlatego wymaga odpowiedniego przechowywania i konserwacji:

• Przechowuj w suchym, zamkniętym pudełku.
• Regularnie czyść powierzchnie pomiarowe.
• Nie używaj nadmiernej siły przy pomiarach.
• W przypadku modeli cyfrowych, wymieniaj baterię co kilka miesięcy.

Zastosowanie suwmiarki w warsztacie

W praktyce warsztatowej suwmiarka jest używana m.in. do:

• sprawdzania średnic śrub, otworów, wałków,
• mierzenia grubości blach i elementów,
• ustawiania luzów i tolerancji w układach mechanicznych,
• precyzyjnych pomiarów przed toczeniem, frezowaniem i montażem,
• sprawdzania dokładności elementów produkcyjnych.

[product category_id="1493" limit="4" onlyAvailable="true" order="random"]

Szukasz suwmiarek lub innych narzędzi pomiarowych? Sprawdź ofertę Mixtools!

Jeśli potrzebujesz precyzyjnych narzędzi pomiarowych do swojej pracy, Mixtools to idealne miejsce na zakupy! W naszej ofercie znajdziesz szeroki wybór suwmiarek, mikrometrów, poziomic oraz innych narzędzi pomiarowych, które zapewnią dokładność i niezawodność pomiarów w każdej sytuacji. Dzięki produktom od renomowanych producentów, z łatwością dopasujesz narzędzie do swoich potrzeb – zarówno do użytku profesjonalnego, jak i domowego. Sprawdź naszą ofertę i wybierz sprzęt, który pomoże Ci osiągnąć perfekcyjne wyniki w pracy!

Podsumowanie

Suwmiarka to nieoceniony przyrząd pomiarowy, który powinien znaleźć się w każdym warsztacie, niezależnie od specjalizacji. Umiejętność mierzenia suwmiarką – zarówno analogową, zegarową, jak i cyfrową – to fundament dla każdego, kto wykonuje prace wymagające precyzyjnych pomiarów. Dzięki znajomości budowy suwmiarki, zasad działania noniusza, odczytu z podziałki i szczęk, możesz wykonywać pomiary z ogromną dokładnością, sięgającą nawet 0,01 mm.

Pamiętaj – każdy milimetr się liczy, a dokładny odczyt może decydować o powodzeniu całego projektu. Regularnie sprawdzaj swoją suwmiarkę, dbaj o jej czystość i ćwicz odczytywanie wyników – dzięki temu Twój pomiar zawsze będzie godny zaufania.

FAQ – najczęściej zadawane pytania

1. Czym różni się suwmiarka elektroniczna od suwmiarki noniuszowej?

Suwmiarka elektroniczna (cyfrowa) wyposażona jest w wyświetlacz, który wyświetla wynik pomiaru automatycznie, bez konieczności samodzielnego odczytu z podziałki. Jest łatwa w obsłudze i idealna do szybkiego, codziennego użytku – np. w przydomowym warsztacie. Z kolei suwmiarki noniuszowe wymagają odczytania wyniku z głównej podziałki i dodatkowej skali, jaką jest noniusz. Modele analogowe oferują wysoką niezawodność, a ich wysoka dokładność sprawdza się przy pomiarach wymagających precyzji.

2. Jak odczytać wynik z suwmiarki noniuszowej?

Aby dokonać pomiaru suwmiarką noniuszową, najpierw należy odczytać pełną liczbę milimetrów z głównej skali do miejsca, w którym zerowa kreska noniusza mija się z nią. Następnie odnajdujemy pierwszy numer kreski noniusza, który dokładnie pokrywa się z jedną z kresek na podziałce głównej – ta wartość to liczba po przecinku. Na przykład: jeśli zerowa kreska noniusza wskazuje 20 mm, a numer kreski noniusza pokrywający się z kreską główną to 6, odczyt wynosi 20,06 mm.

3. Do czego służy czujnik zegarowy w suwmiarkach czujnikowych?

Suwmiarki czujnikowe wyposażone są w czujnik zegarowy, który zwiększa precyzję dokonywania pomiarów dzięki możliwości wskazania bardzo małych odchyleń w położeniu. Zamiast tradycyjnego noniusza lub ekranu cyfrowego, mają one tarczę wskazówkową, która wskazuje przesunięcia w zakresie ułamków milimetra. Są one często stosowane w kontroli jakości i laboratoriach pomiarowych.

4. Jak prawidłowo zmierzyć głębokość suwmiarką?

Aby zmierzyć głębokość, należy wykorzystać wysuwkę (głębokościomierz), znajdującą się na końcu suwmiarki. Umieszczamy podstawę suwmiarki na krawędzi otworu, a następnie wysuwamy pręt, aż dotknie dna. Wtedy możemy dokonać odczytu pomiaru tak samo, jak przy innych typach – z noniusza, zegara lub wyświetlacza cyfrowego.

5. Jakie są główne rodzaje suwmiarek?

Główne rodzaje to:

• Suwmiarka noniuszowa – klasyczna, analogowa, oparta na odczycie z podziałki i noniusza
• Suwmiarka zegarowa – z tarczą i czujnikiem zegarowym ułatwiającym odczyt
• Suwmiarka elektroniczna – z cyfrowym wyświetlaczem, który automatycznie wyświetla wynik
• Suwmiarki czujnikowe – specjalistyczne suwmiarki z precyzyjnym zegarem do pomiarów kontrolnych

6. Na co zwrócić uwagę podczas pomiaru wymiarów zewnętrznych?

Podczas pomiaru wymiarów zewnętrznych należy korzystać z szczęk zewnętrznych. Ich płaszczyzny stykowe muszą dokładnie przylegać do mierzonego obiektu. Należy upewnić się, że element suwmiarki nie jest przechylony i że rozstaw szczęk odpowiada rzeczywistej szerokości lub średnicy mierzonych detali. Tylko prawidłowy kontakt płaszczyzn stykowych szczęk z przedmiotem gwarantuje wiarygodny wynik.

7. Jak często sprawdzać suwmiarkę, by mieć pewność co do dokładnych pomiarów?

Dla zapewnienia dokładnych pomiarów suwmiarka – niezależnie od typu – powinna być regularnie kalibrowana i sprawdzana. Najprostszą metodą jest upewnienie się, że po zamknięciu szczęk wskazuje dokładnie 0.00 mm (lub 0 na noniuszu). Jeśli tak nie jest – narzędzie wymaga kalibracji. W profesjonalnych zastosowaniach zaleca się także okresową kontrolę w laboratoriach metrologicznych.
